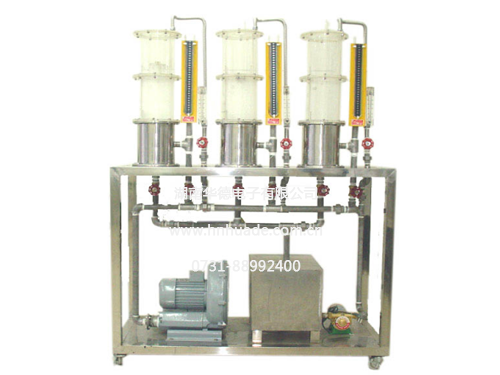

HD516板式塔流体力学演示实验装置

装置功能：

1、了解筛板塔、泡罩塔和浮阀塔的塔板结构

2、测定各塔板流体力学性能（板压降、液泛、雾沫夹带、漏液量）。

主要配置：

蓄水箱、水泵、风机、筛板塔、泡罩塔、浮阀塔、压差计、流量计、阀门不锈钢框架等。

技术参数：

1、塔体：φ150×500mm，透明有机玻璃材质，便于观察塔板上流体力学现象，进行塔板的研究和开发。

2、风机：转速：2800rpm，风量：48 m3/h，风压：120mmH2O，效率：66％，功率：350w，工作电压：220V，风量可调范围：0－48 m3/h。

3、水泵：微型家用增压泵，功率：120W。

4、蓄水箱：不锈钢材质，容积约30L。

5、流量计：玻璃转子液体流量计，对塔顶进液量精确控制。

6、压差计：600mm玻璃U型压差计，对各塔板塔压降的测量。

7、正泰电器：接触器、开关、漏电保护空气开关。

8、设备管道表面光滑、焊缝符合化工设备验收规范；设备管道仪表管线布置符合工程规范。

9、不锈钢框架结构（带脚轮及禁锢脚），不锈钢管路、管件及阀门不锈钢仪表柜。测控、电器设备在实验架上；

10、提供实验报告测试样本（作调试验收标准）。
