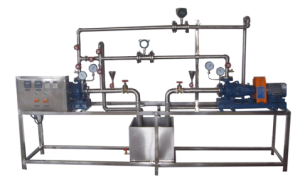

HD702离心泵综合实验装置

装置功能：

1、适合于工程流体力学（水力学）教学实验。

2、了解离心泵的结构、特性及操作；熟悉离心泵的工作原理

3、掌握离心泵主要参数的测定方法，测量一定转速下的离心泵特性曲线。

4、泵串、并联实验

5、泵汽蚀实验

主要配置和技术参数：

1、运行环境：温度0-400C，相对湿度：≤90%RH，电源：220V/50Hz，可连续操作；

2、离心泵采用管道离心泵，额定功率：0.55KW，转速：2800r/min，吸程：8m，效率：34%，流量：2.5m3/h，扬程：20m，实验范围宽，能明显出现空化汽蚀现象。

3、压力表采用Y-100型量程为（0-0.6Mpa）；

4、流量计流量：0～5.5 m3/h。

5、蓄水箱：约60L，不锈钢材质，当停止供水开启灌泵阀时，可使泵运行时出现汽蚀现象。

6、实验所用的流体--水为全循环设计。

7、电控箱，装有开关指示灯、功率表，对其中泵的功率进行显示。

8、正泰品牌电气设备，空气开关，漏电保护；所有电器接线端必须封闭不外露，保证用电安全；

9、提供电子版实验指导书；提供数据计算处理软件及实验数据范本，方便使用及实验。
10、不锈钢框架结构（带脚轮及禁锢脚），不锈钢管路、管件及阀门不锈钢仪表柜；测控、电器设备在实验架上。

11、设备管道表面光滑、焊缝符合工业工程设备验收规范；设备管道仪表管线布置符合工程规范。

12、可选配数字传感器和触摸屏，采集记录实验数据，自动计算和绘制实验曲线。

数据采集型（HD-702/Ⅱ）：配计算机、微机接口和数据处理软件、涡轮流量计、变频器、转速表，能在线监测流量、功率、转速等实验数据。
